Diagramas de Tiempo de I/O

Esta página detalla las especificaciones de tiempo de I/O digital para el OV20i, incluyendo el tiempo de señal de disparo, latencia de salida y anchos de pulso recomendados.

Tiempo de Entrada Digital​

Tiempo de Entrada de Disparo (Pin 16)​

ParámetroEspecificación
Tipo de Activación de EntradaNPN (Pull a GND)
Ancho Mínimo de Pulso10 ms
Rechazo de Rebotes (Debounce)~5 ms
Frecuencia Máxima de Entrada~20 Hz
Tipo de SeñalContacto seco o colector abierto

El disparo se activa una vez por pulso

Ideal para sensores con transiciones de salida limpias

Tiempo de Salida Digital​

Tiempo de Salida de Resultado (Pins 10 y 11)​

EventoTiempo
Retardo de Activación de Salida~10–15 ms después de la inferencia
Duración Activa de SalidaConfigurable (por defecto 100 ms)
Corriente Máxima100 mA
Tipo de Lógica de SalidaColector abierto NPN (pull a GND)
nota

Se requiere pull-up externo a 24 VDC para la mayoría de los PLCs.

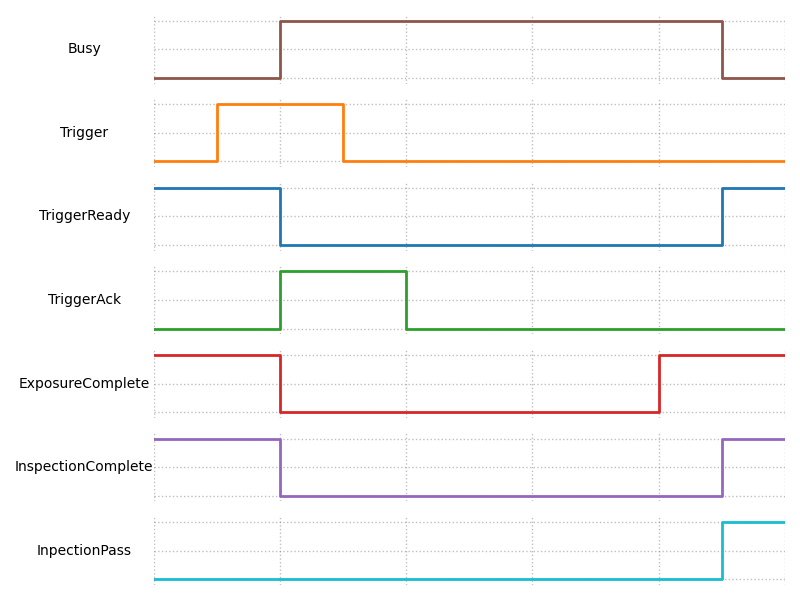

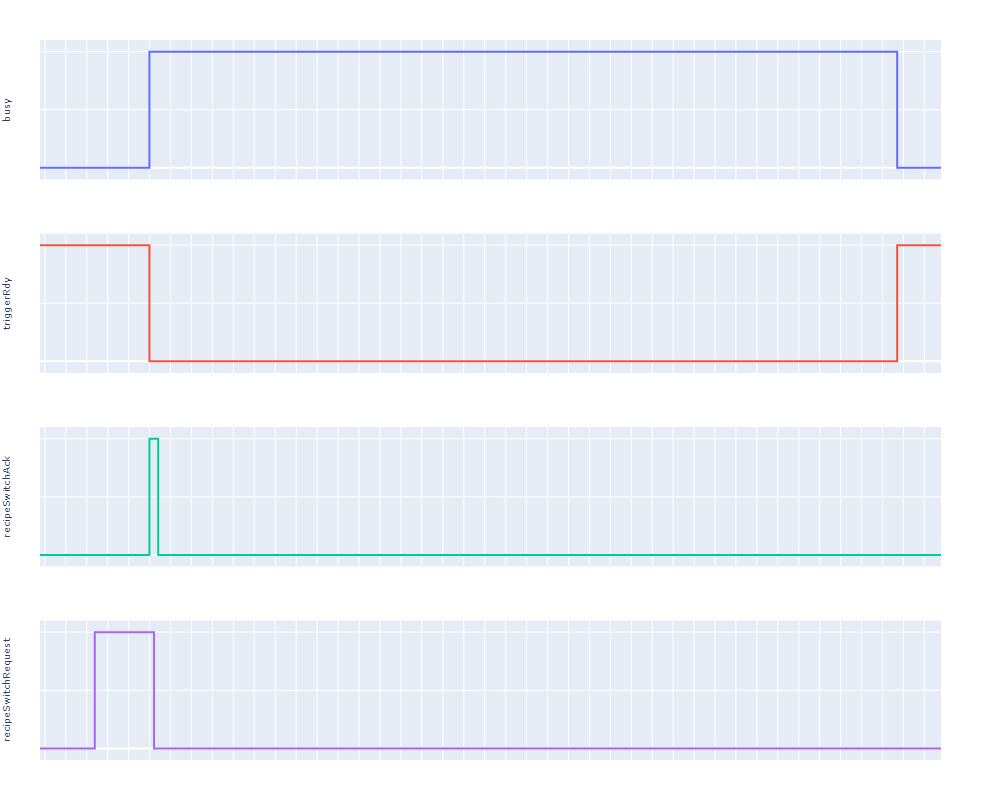

Secuencia Típica de Tiempo (Disparo Digital)​

CopyEdit
     Pulso de Disparo
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Tiempo de Inferencia (Proceso AI)
                      _______________________
                     /
    Salida de Resultado __/

        |<-- ~10–15 ms después del disparo -->|

Configuración Recomendada​

  • Disparo vía contacto seco, sensor NPN o salida sinking de PLC
  • Establecer ancho mínimo de pulso: 10–20 ms
  • Configurar duración de salida vía UI o tag de PLC si es necesario


Mejores Prácticas​


  • Utilice cables apantallados para minimizar ruido
  • Confirme que el comportamiento de flanco de subida/bajada coincida con las expectativas del PLC
  • Verifique la salida con una lámpara de prueba o multímetro durante la configuración
  • Evite rebotes de señal usando sensores con debounce incorporado
