Pantalla HMI
Esta página describe la Interfaz Hombre-Máquina (HMI) del OV80i: la interfaz de producción utilizada para operaciones de inspección en tiempo real y monitoreo de resultados.

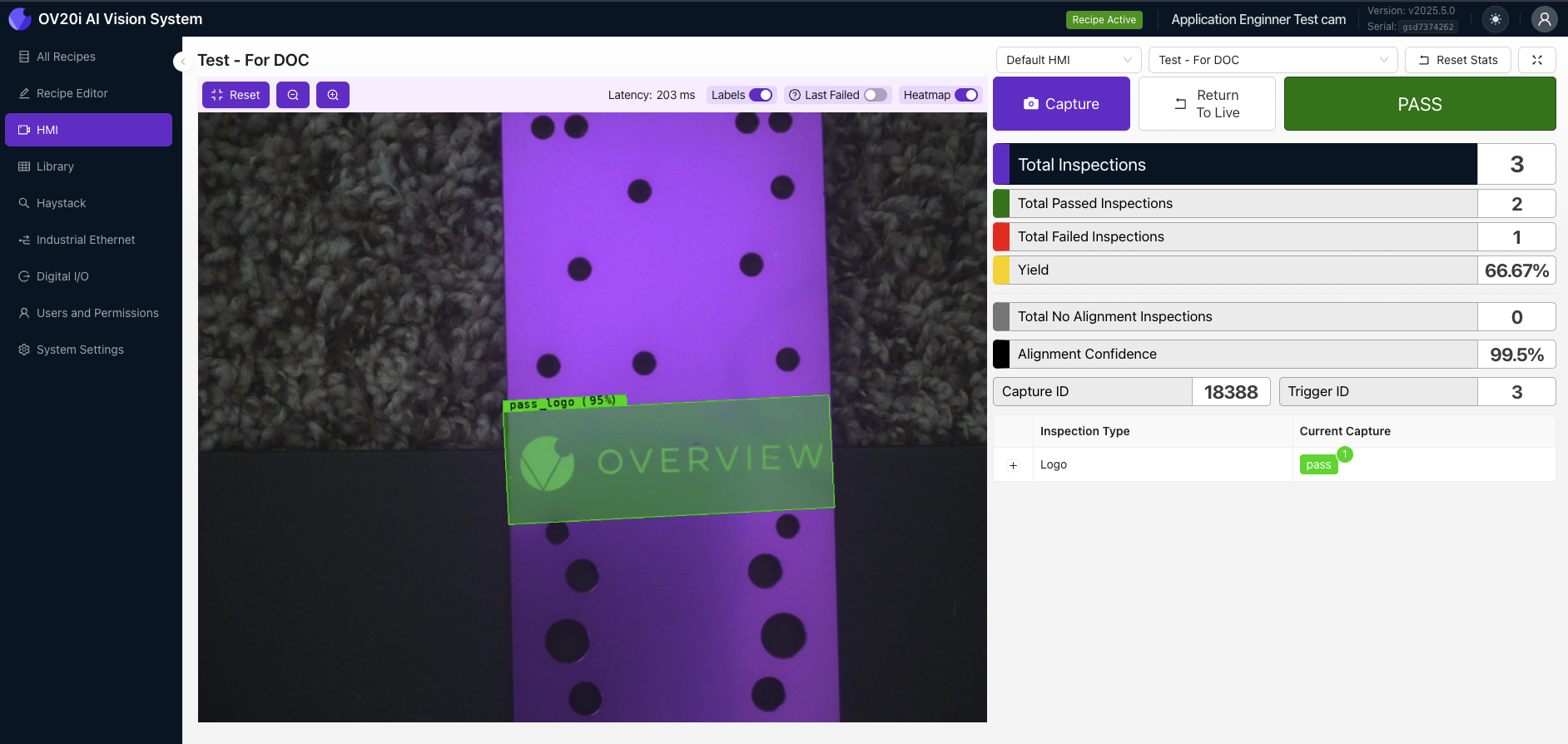

Vista general de la HMI
Después del entrenamiento, el modelo se despliega automáticamente y está listo para producción. Al abrir la página de HMI, verá una pantalla como la que se muestra a continuación.
Estado Listo para Producción:
- Modelo entrenado y desplegado automáticamente
- La interfaz HMI queda accesible
- El comportamiento predeterminado es FAIL en todas las capturas hasta que se configure
Requisitos de Acceso a la HMI
Si aún no ha entrenado un modelo, el HMI será inaccesible y aparecerá un cuadro emergente que lo invitará a regresar a [All Recipes] o entrenar el modelo de la Receta Activa.
Prerrequisitos:
- El modelo debe estar entrenado para la Receta Activa
- Los modelos no entrenados bloquean el acceso a la HMI
- El cuadro emergente redirecciona a All Recipes o al flujo de entrenamiento
Sistema de Visualización de Resultados

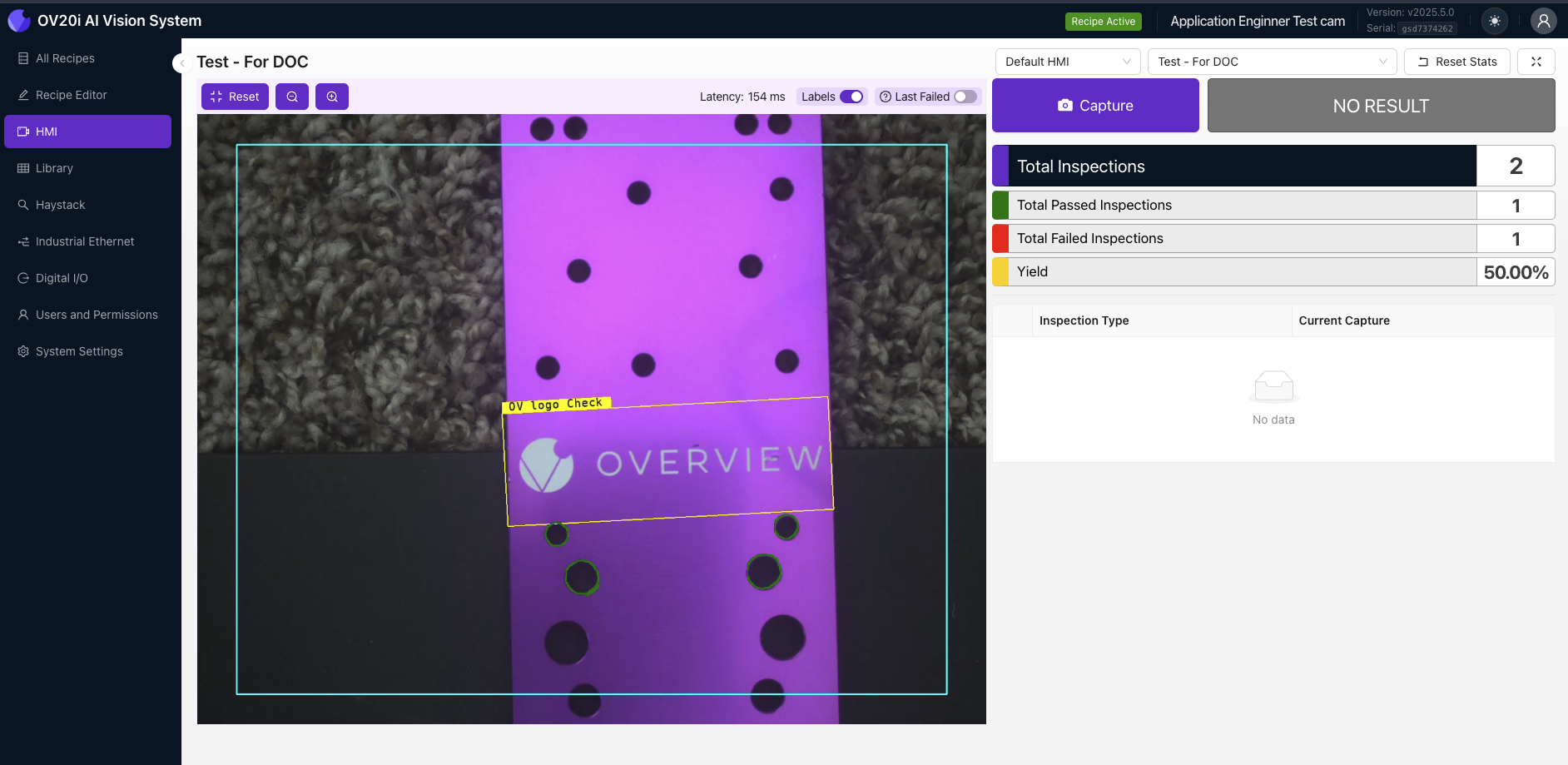

En la esquina superior derecha aparece NO RESULT hasta que capture. El comportamiento predeterminado es FAIL en todas las capturas. Para cambiar el comportamiento de esta etiqueta, debe configurar el Global Pass/Fail en el Bloque IO.
Estados de Resultados:
- NO RESULT - Estado inicial antes de la primera captura
- FAIL - Comportamiento predeterminado para todas las capturas (hasta configurarse)
- PASS - Requiere configuración Global Pass/Fail en el Bloque IO
- Last Result - Muestra el resultado de la captura más reciente
Controles de la Interfaz HMI
| Control | Función | Descripción |
|---|---|---|
| Etiquetas | Alternar para mostrar/ocultar las etiquetas ROI | Controla la visibilidad de las etiquetas de región en la imagen en vivo |
| Último fallo | Alternar para ver el resultado fallido más reciente en la sesión de HMI | Acceso rápido a la última falla para análisis |
| Capturar | Haga clic para activar manualmente una captura | Disparo manual de la inspección |
| NO RESULT | Muestra el resultado de la última captura | Indicador de resultados en tiempo real |
| + | Haga clic para ver las ROI individuales y sus resultados dentro del Tipo de Inspección | Desglose detallado de ROI y resultados |
| Cambiar Receta | Seleccione otra Receta desde el menú desplegable. Esto detiene la Receta actual y activa la Receta seleccionada | Gestión y conmutación de Recetas |
| Pantalla completa | Haga clic para entrar en modo de pantalla completa: ideal para enfocarse en la imagen en vivo y en los resultados de inspección en pantallas pequeñas | Optimizado para la monitorización en el piso de producción |
Gestión de Recetas

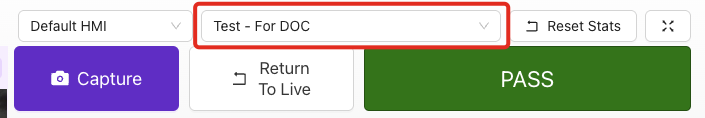

Funcionalidad de Cambio de Receta:
- Seleccione otra Receta desde el menú desplegable
- Esto detiene la Receta actual y activa la Receta seleccionada
- Transición sin interrupciones entre las diferentes configuraciones de inspección
Modos de Visualización

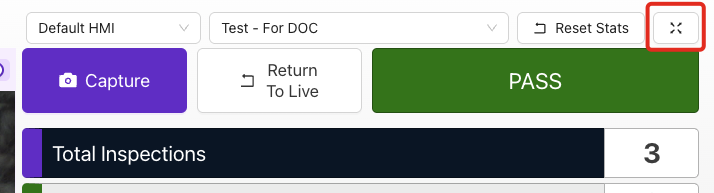

Modo de Pantalla Completa:
- Haga clic para entrar en modo de pantalla completa
- Ideal para enfocarse en la imagen en vivo y los resultados de inspección en pantallas pequeñas
- Optimizado para la monitorización en el piso de producción
- Mayor visibilidad para los operadores
Análisis de ROI

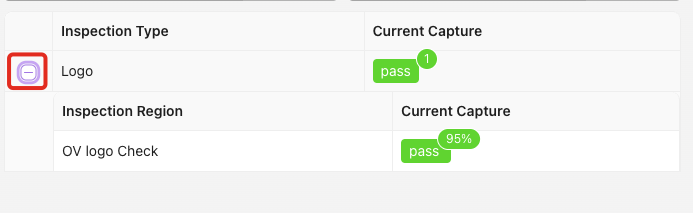

Vista detallada de la Inspección:
- Haga clic en el botón + para ampliar los detalles de ROI
- Ver ROI individuales y resultados correspondientes
- Analizar regiones específicas dentro del Tipo de Inspección
- Solucionar inspecciones fallidas por región
