HMI 屏幕
本页介绍 OV80i 的人机界面（HMI）——用于实时检验操作和结果监控的生产接口。
HMI 概览

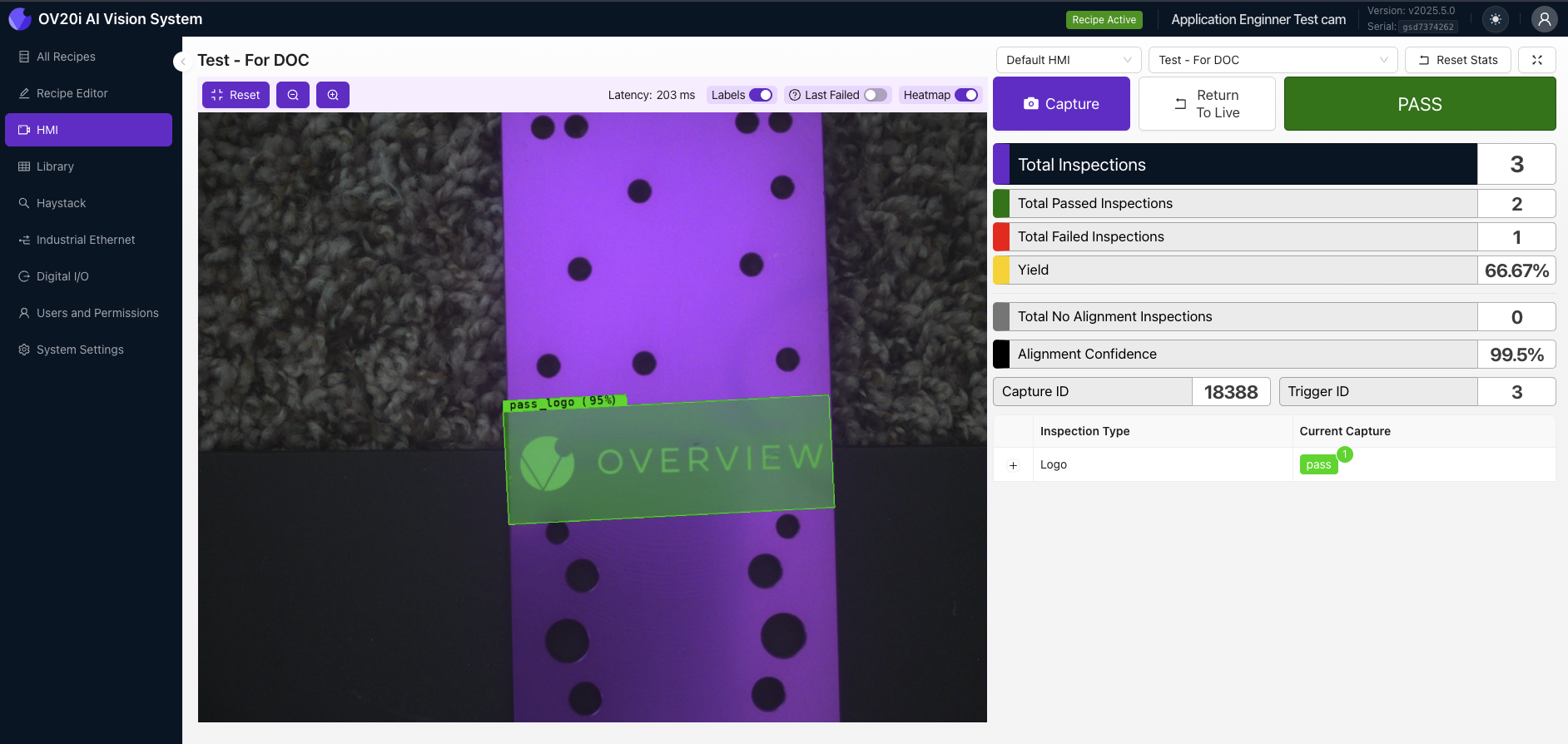

训练完成后，模型会自动部署，已进入生产就绪状态。打开 HMI 页面时，将看到如下所示的屏幕。
生产就绪状态：
- 模型已训练并自动部署
- HMI 界面可访问
- 在未配置前，所有捕获的默认行为为 FAIL
HMI 访问要求
若尚未训练模型，HMI 将不可访问，并会弹出对话框，提示您返回到 [所有配方] 或训练 Active Recipe 的模型。
前提条件：
- 模型必须对 Active Recipe 进行训练
- 未训练的模型将阻止 HMI 访问
- 弹出对话框会将您重定向到 [所有配方] 或训练工作流
结果显示系统

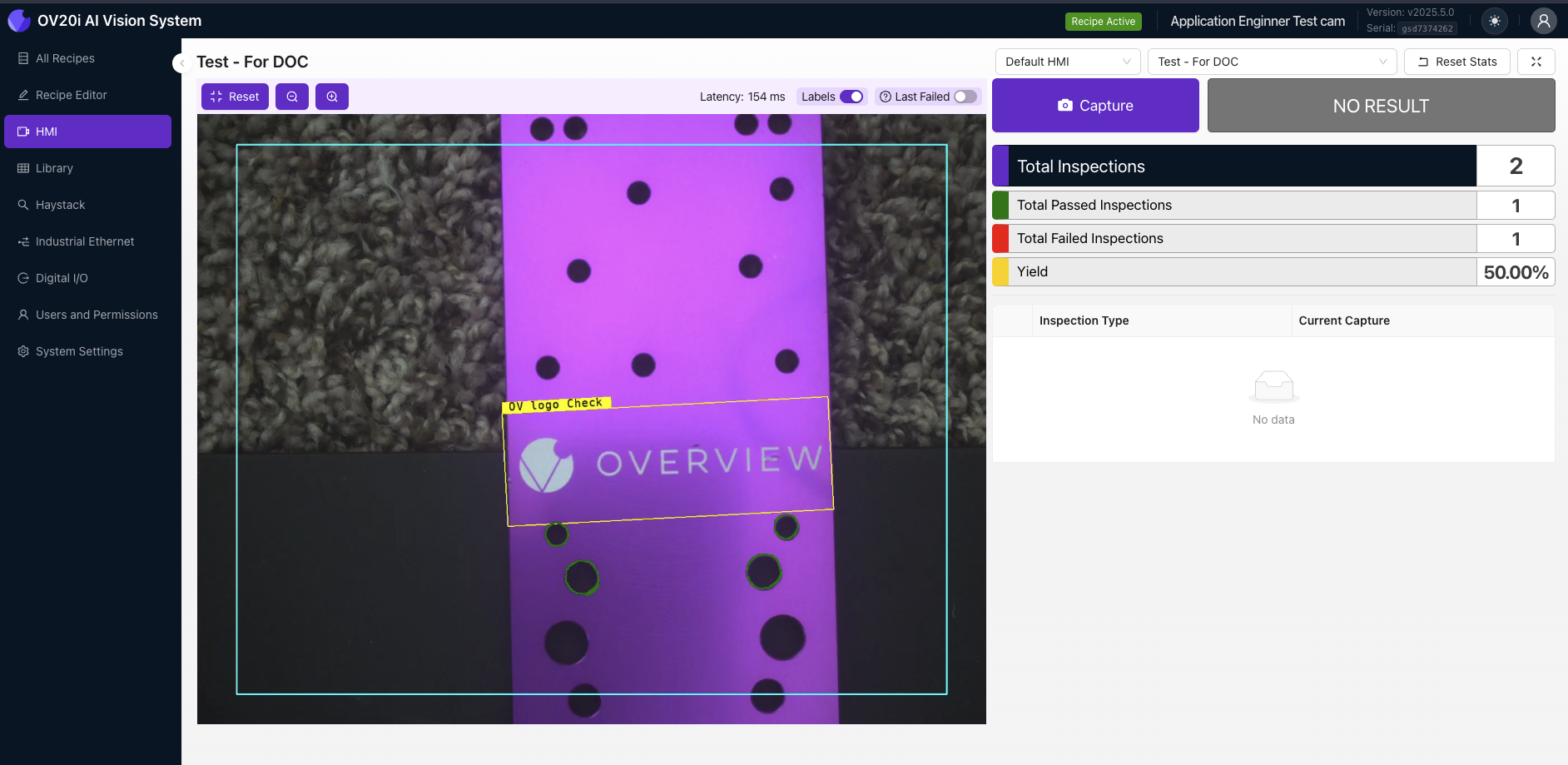

右上角在未进行捕获前显示 NO RESULT。默认对所有捕获的行为为 FAIL。要更改此标签的行为，需要在 IO Block 中设置 Global Pass/Fail。
结果状态：
- NO RESULT - 首次捕获前的初始状态
- FAIL - 所有捕获的默认行为（在未配置前）
- PASS - 需要在 IO Block 中配置 Global Pass/Fail
- Last Result - 显示最近一次捕获的结果
HMI 界面控件
| 控件 | 功能 | 描述 |
|---|---|---|
| 标签 | 切换以显示/隐藏 ROI 标签 | 控制实时图像上区域标签的可见性 |
| 最近失败 | 切换以查看 HMI 会话中最近的失败结果 | 快速访问上一次失败以供分析 |
| 捕获 | 点击以手动触发一次捕获 | 手动检验触发 |
| NO RESULT | 显示最近一次捕获的结果 | 实时结果指示 |
| ＋ | 点击以查看 Inspection Type 中各个 ROI 及其对应结果 | 详细 ROI 分解及结果 |
| 切换配方 | 从下拉菜单中选择另一个 Recipe。这会停止当前的 Recipe 并激活所选的 Recipe | 配方管理与切换 |
| 全屏 | 点击进入全屏模式——在较小屏幕上专注查看实时图像和检测结果的理想方式 | 面向生产环境的优化显示 |
配方管理
切换配方功能：
- 从下拉菜单中选择另一个 Recipe
- 这会停止当前的 Recipe 并激活所选的 Recipe
- 在不同检测配置之间实现无缝切换
显示模式

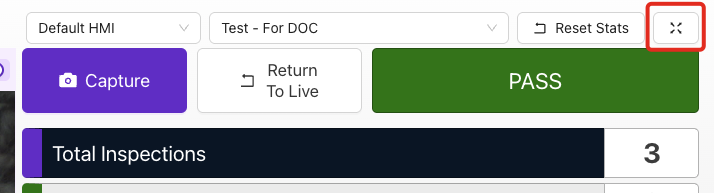

全屏模式：
- 点击进入全屏模式
- 在较小屏幕上专注查看实时图像和检测结果的理想选择
- 为生产现场监控优化
- 提升操作员的可见性
ROI 分析

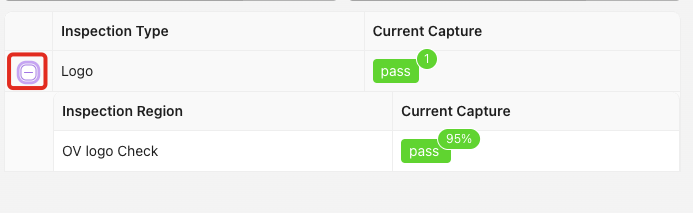

详细检视视图：
- 单击 + 按钮以展开 ROI 详细信息
- 查看各个 ROI 及其对应结果
- 分析 Inspection Type 中的特定区域
- 按区域排查失败的检测
