OV80i 技术规格
本文档提供了 OV80i 智能相机的全面技术规格，包括硬件能力、性能参数、引脚定义和环境要求。
系统概述
型号： OV80i 工业 AI 视觉相机
硬件平台： 嵌入式计算平台
应用： 集成 AI 功能的高级机器视觉
物理规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 高度 | 121 mm | |
| 宽度 | 78 mm | |
| 深度 | 49.31 mm | |
| 重量 | ~700 g (1.5 磅) | |
| 安装方式 | 4x M4（前部或后部） | 详见安装文档 |
| 外壳等级 | IP40 | 防尘防潮 |
| 认证 | CE/FCC | 工业合规 |
电源规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 输入电压 | 19-24 VDC | 工业标准 |
| 最大功率 | 18W | 峰值功耗 |
| 典型功率 | 15W | 正常运行 |
| 电流消耗 | ~0.75A @ 24V | 约值 |
环境规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 工作温度 | 0-45°C | 工业环境 |
| 存储温度 | -20 至 +70°C | 非工作状态 |
| 湿度 | 10-90% RH | 无冷凝 |
| 抗振动能力 | 工业级 | 适用于生产线 |
图像传感器规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 传感器型号 | SONY IMX334 | 工业级 |
| 分辨率 | 8 MP | 3840 x 2160 像素 |
| 帧率 | 30 fps | 最大值 |
| 传感器尺寸 | 1/1.8" | |
| 快门类型 | Rolling Shutter | 滚动快门 |
| 彩色/单色 | 彩色 | RGB 彩色传感器 |
| 像素尺寸 | 2.0 μm x 2.0 μm |
处理器系统规格
NVIDIA Orin NX 计算模块
| 组件 | 规格 | 详情 |
|---|---|---|
| CPU | 6 核 Cortex A78AE (64 位 ARM) | |
| GPU | 1024 核 Ampere，含 32 个 Tensor Cores | |
| AI 加速 | 32 个 Tensor Cores | 深度学习优化 |
| 内存 | 8 GB 128 位 LPDDR5 | 系统内存 |
| 存储 | 256 GB NVMe SSD | 内部存储 |
光学系统规格
镜头系统
| 参数 | 规格 | 备注 |
|---|---|---|
| 卡口类型 | C-Mount | 标准螺纹 |
| 标准镜头 | 多样 | 详见订单详情 |
| 可选镜头 | 兼容 C-mount 镜头 | |
| 对焦类型 | 手动/电动（视镜头而定） | |
| 光圈 | 手动/自动（视镜头而定） |
连接规格

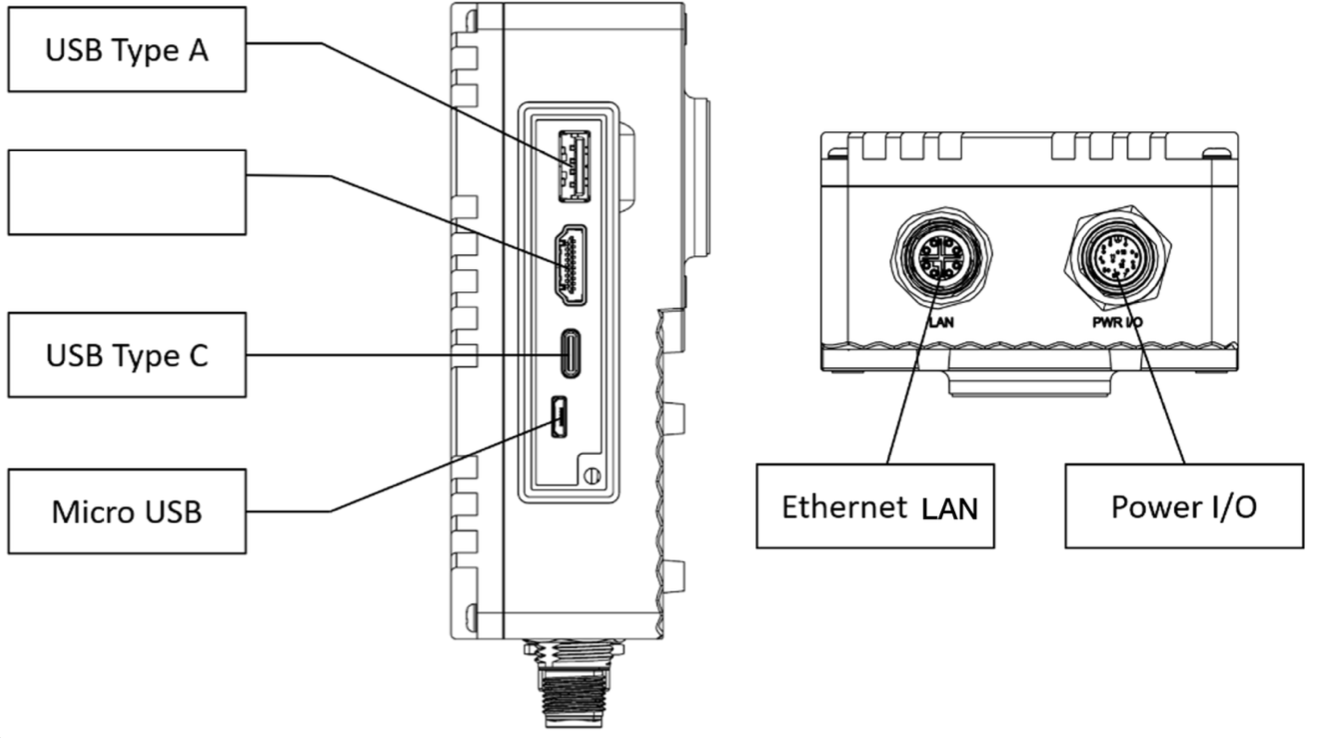

外部接口
| 端口编号 | 类型 | 连接器 | 描述 |
|---|---|---|---|
| 1 | USB Type-A | USB 3.0 | 预留用于未来支持（非 UI 连接） |
| 2 | USB Type-C | USB 3.0 | 预留用于未来支持（非 UI 连接） |
| 3 | 电源 I/O | M12 A-Coded 12 针 | 电源，数字 I/O |
| 4 | 以太网 | M12 X-Coded | 网络，PLC 通信 |
网络规格
| 参数 | 规格 | 备注 |
|---|---|---|
| 以太网 | 10/100/1000 Base-T | 千兆能力 |
| 协议 | Ethernet/IP, Profinet | 工业协议 |
| 默认 IP | 10.250.0.100 | 静态默认 |
| 紧急 USB IP | 192.168.55.1 | 通过 Micro-USB 访问相机 UI |
| DHCP 支持 | 支持 | 可配置 |
数字 I/O 规格
| 信号 | 引脚 | 数量 | 类型 | 规格 |
|---|---|---|---|---|
| 触发输入 | 10 | 1 | 数字输入 | NPN 低电平有效 - 拉至 GND 激活 |
| 数字输入 | 1, 5 | 2 | 数字输入 | NPN 低电平有效 - 拉至 GND 激活 |
| 数字输出 | 11, 12 | 2 | 数字输出 | NPN 下拉型 |
I/O 电气特性
| 参数 | 规格 | 备注 |
|---|---|---|
| 输入电压范围 | 0-24 VDC | |
| 输入逻辑 | 拉至 GND = 有效 | 兼容 NPN |
| 输出电流 | 最大 100 mA | 单个输出 |
| 输出逻辑 | 下拉至 GND | 有效时 |
| 输出状态 | 悬空 | 无效时 |
⚠️ 关键 I/O 注意事项：
- DIO GND（引脚 9） 必须接地，数字输入功能方可正常工作
- DIO GND 通过热熔断器与地线连接
- 连接不同电源系统时，使用 DIO GND 将地线连接在一起
- 复位（引脚 4） - 拉至 GND 以重启相机（大多数应用不需要，保持悬空以避免意外重启）

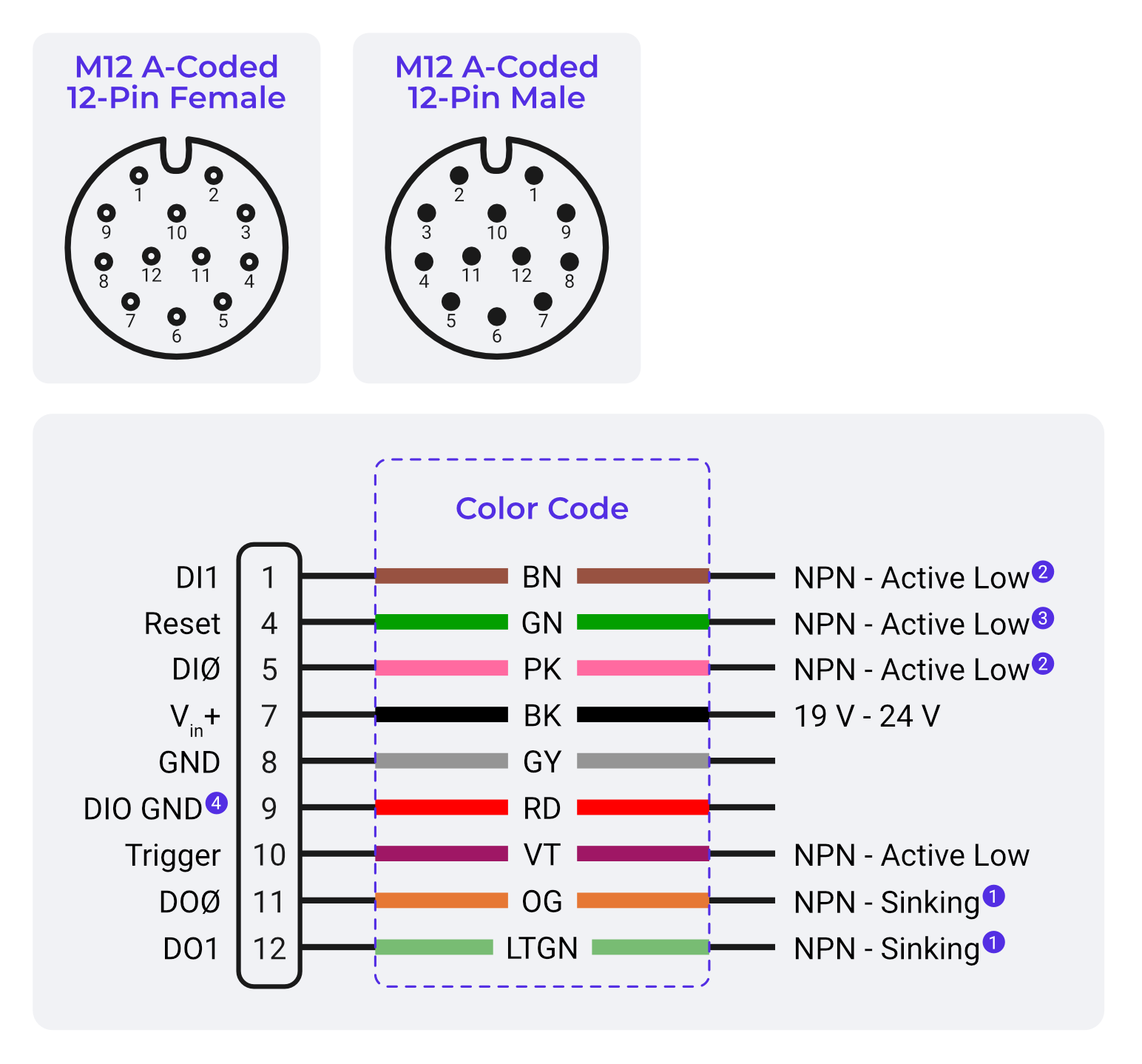

M12 A-Coded 12 针连接器引脚定义
引脚分配表
| 引脚 | 信号 | 线色（参考） | 线色（第三方） | 功能 |
|---|---|---|---|---|
| 1 | DI1 | NPN 低电平有效 | ||
| 4 | Reset | 系统复位按钮 | ||
| 5 | DO0 | NPN 低电平有效 | ||
| 6 | Common In | |||
| 7 | Vin+ | BK | BK | 电源输入正极 (19-24V) |
| 8 | GND | GY | GY | 电源地 |
| 9 | DIO GND | 数字 I/O 地 | ||
| 10 | Trigger | 触发输入 - NPN 低电平有效 | ||
| 11 | DO0 | 输出，NPN 下拉型 | ||
| 12 | DO1 | 输出，NPN 下拉型 | ||
| 2,3 | 预留 | - | - | 未连接 |
电源连接
双电源输入设计：
- 引脚 7： 连接至 Vin+（19-24V 正极）
- 引脚 8： 连接至 GND（电源地）
备注
若电源不足，请调整布线，确保 24V 电源连接至 Vin+（引脚 7）。
同步与触发
| 模式 | 类型 | 描述 |
|---|---|---|
| 硬件触发 | 数字输入 | 外部信号触发 |
| 软件触发 | 网络/手动 | PLC、手动或 Node-RED 触发 |
| 自由运行 | 连续 | 自动触发 |
| 对齐器触发 | 软件 | 基于模板触发 |
| 间隔触发 | 定时器 | 周期性触发 |
标准包装内容
| 物品 | 数量 | 描述 |
|---|---|---|
| OV80i 相机 | 1 | 主相机单元 |
| 安装板 | 1 | 含硬件 |
| I/O 电源线 | 1 | M12 连接器带端子块 |
| 以太网线 | 1 | M12 转 RJ45 |
| 文档 | 1 | 快速入门指南 |
合规与标准
| 标准 | 合规性 | 描述 |
|---|---|---|
| CE 标志 | 是 | 欧洲合规 |
| FCC | 是 | 美国电磁兼容 |
| IP 等级 | IP40 | 防尘防水 |
| IEC 704-1:1982 | 是 | 声压 ≤ 70 dB(A) |
| 工业标准 | 多项 | Ethernet/IP, Profinet |
🔗 参见
技术支持
技术支持联系方式：
- Overview 支持： support@overview.ai
- 文档： 本手册内提供
规格如有变更，恕不另行通知。请参阅最新文档以获取最新规格。
