使用 Node-RED 向 Microsoft Teams 发送消息

本教程演示如何将 OV80i 摄像头的检测通知直接发送到 Microsoft Teams 频道。您将学习如何设置自动警报，包含检测结果和可点击的图像链接，确保团队即时了解生产状态。

您将构建的内容： 一个自动化系统，将 OV80i 检测结果（包括图像和通过/失败状态）直接发布到 Microsoft Teams 频道。

实际应用场景： 当检测失败时即时收到通知，与远程团队共享检测图像，或在团队协作空间创建自动化质量报告。

先决条件​

  • 已连接到工厂网络的 OV80i 摄像头
  • 具有添加连接器权限的 Microsoft Teams 访问权限
  • 用于接收通知的 Teams 频道

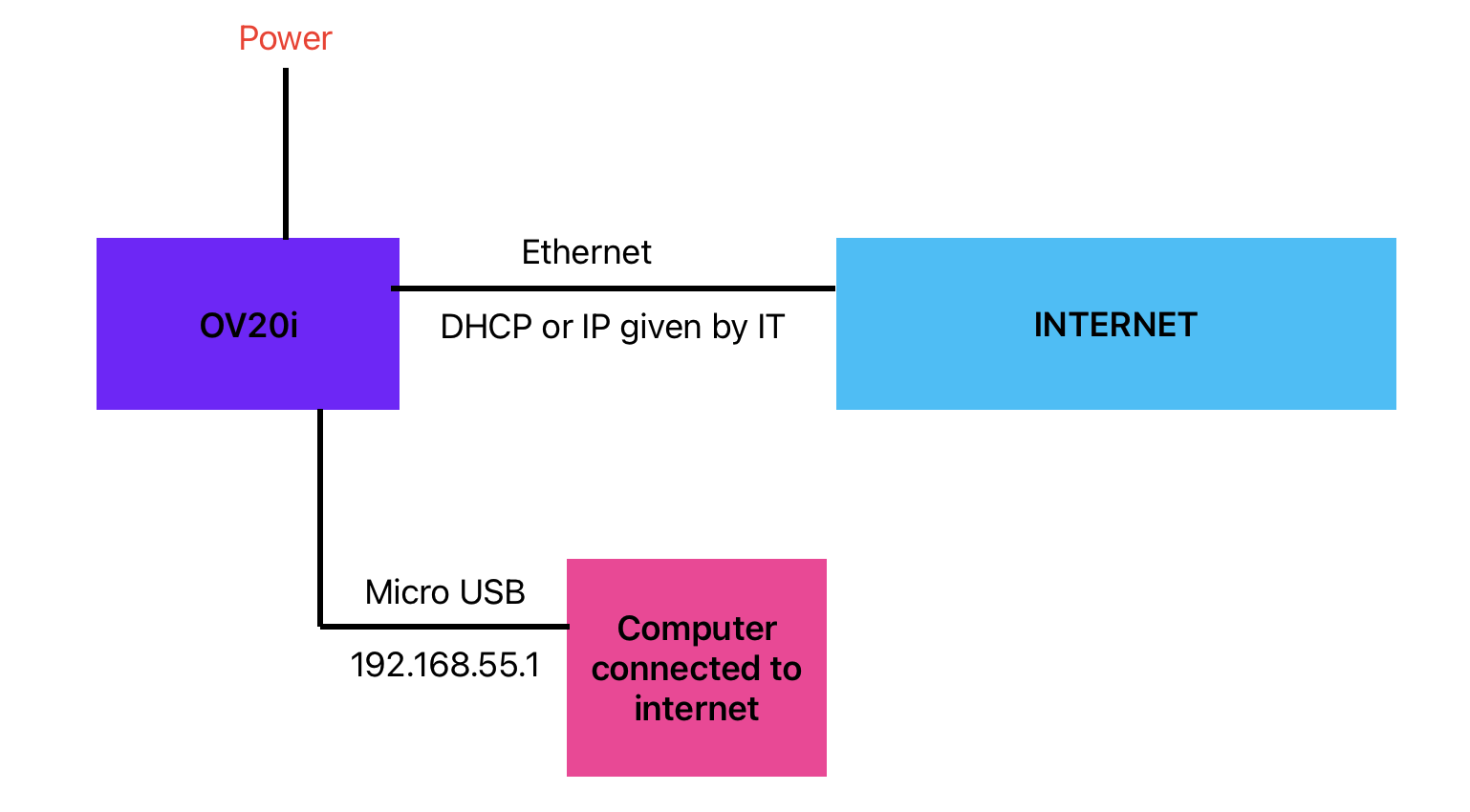

  • OV80i 与 Microsoft Teams 之间的网络连接
  • Node-RED 流程的基础知识

教程概览​

我们将构建的内容： 一个 Node-RED 流程，自动将检测结果发送到 Microsoft Teams，附带可点击的图像链接。

所需时间： 15-20 分钟

学习技能： Teams webhook 集成、Node-RED HTTP 请求、自动通知系统

步骤 1：设置 Microsoft Teams Webhook​

1.1 访问您的 Teams 频道​

  1. 打开 Microsoft Teams 并导航到用于检测通知的频道
  2. 点击频道名称旁的 三点菜单 (•••)
  3. 从下拉菜单中选择 “管理频道”

1.2 添加 Incoming Webhook 连接器​

  1. 在频道管理菜单中点击 “连接器”
  2. 在连接器列表中 搜索 “Incoming Webhook”
  3. 点击 Incoming Webhook 选项旁的 “添加”

1.3 配置 Webhook 设置​

  1. 名称：输入描述性名称（例如 “OV80i 检测警报”）
  2. 图标：可选，上传自定义通知图标
  3. 点击 “创建” 生成 webhook

1.4 保存 Webhook URL​

  1. 复制生成的 webhook URL — 这是 Node-RED 设置的关键
  2. 将 URL 保存在安全位置（后续步骤需要用到）
  3. 点击 “完成” 完成 Teams 设置

检查点： 您现在应该拥有类似于 https://yourcompany.webhook.office.com/webhookb2/... 的 webhook URL。

步骤 2：访问 OV80i Node-RED​

2.1 进入 Node-RED​

  1. 打开您的 OV80i Web 界面
  2. 进入 Recipe Editor > IO Block
  3. 点击 “Configure I/O” 进入 Node-RED 编辑器

2.2 准备工作区​

  1. 在 Node-RED 画布上 清理出一块区域 用于 Teams 集成流程
  2. 识别左侧的节点面板，查看可用节点
  3. 规划流程：触发 → 处理 → 发送到 Teams

步骤 3：构建 Node-RED 流程​

3.1 添加所需节点​

从面板拖拽以下节点到画布：

  1. Inject 节点（用于测试）
  2. Function 节点（用于格式化消息）
  3. HTTP request 节点（发送到 Teams）
  4. Debug 节点（可选，用于调试）

3.2 连接节点​

  1. 将 Inject 输出连接到 Function 输入
  2. 将 Function 输出连接到 HTTP request 输入
  3. 将 HTTP request 输出连接到 Debug 输入（可选）

流程结构：

Inject → Function → HTTP Request → Debug

步骤 4：配置 Function 节点​

4.1 基本消息配置​

  1. 双击 Function 节点 打开配置
  2. 替换默认代码 为以下基本消息格式：
// 基本 Teams 消息
msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: "您收到来自 OV80i 的新消息"
};

return msg;

4.2 带图像链接的高级消息​

用于动态检测结果，包含可点击图像：

// 带检测图像的动态消息
let imageUrl = msg.payload.image_url;

msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: `检测完成 - [查看图像](${imageUrl})`
};

return msg;

4.3 完整检测通知​

包含完整检测详情：

// 完整检测通知
const inspectionData = msg.payload;
const imageUrl = inspectionData.image_url;
const result = inspectionData.result ? "通过" : "失败";
const timestamp = new Date().toLocaleString();

msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: `🔍 **检测${result}** - ${timestamp}\n\n[查看图像](${imageUrl})`
};

return msg;

4.4 保存 Function 配置​

  1. 点击 “完成” 保存 Function 节点
  2. 为节点命名，例如 “格式化 Teams 消息”

步骤 5：配置 HTTP Request 节点​

5.1 设置 HTTP 请求​

  1. 双击 HTTP request 节点 进行配置
  2. 设置方法：从下拉菜单选择 “POST”
  3. 设置 URL：粘贴步骤 1.4 中的 Teams webhook URL
  4. 设置返回类型：选择 “UTF-8 字符串”

5.2 其他设置​

  • 名称：输入 “发送到 Teams” 以便识别
  • Headers：留空（由 Function 节点处理）
  • Payload：选择 “忽略”（由 Function 节点处理）

5.3 保存 HTTP 配置​

  1. 点击 “完成” 保存 HTTP request 节点
  2. 确认 webhook URL 正确无误 — 这是成功的关键

步骤 6：测试集成​

6.1 部署流程​

  1. 点击右上角的 “Deploy” 按钮
  2. 等待显示 “部署成功” 确认
  3. 检查节点是否有错误标记（红色三角）

6.2 使用 Inject 节点测试​

  1. 点击 Inject 节点左侧的按钮
  2. 查看右侧调试面板是否有错误信息
  3. 确认消息是否出现在 Teams 频道

6.3 验证 Teams 通知​

  1. 切换到 Microsoft Teams，检查目标频道
  2. 查找来自 OV80i 的测试消息
  3. 测试可点击链接是否正常工作

步骤 7：与检测流程集成​

7.1 连接检测结果​

实现每次检测后自动发送通知：

  1. 找到您的主检测流程（通常以 “All Block Outputs” 开头）
  2. 将 Teams 通知作为主流程的分支添加
  3. 连接在检测处理之后，最终结果之前

7.2 集成示例流程​

All Block Outputs → [检测逻辑] → 最终通过/失败
                                      ↓
                               格式化 Teams 消息 → 发送到 Teams

7.3 过滤通知（可选）​

仅对失败检测发送通知：

// 仅发送失败通知
const inspectionResult = msg.payload.result;

if (!inspectionResult) {  // 仅当检测失败时
    const imageUrl = msg.payload.image_url;

    msg.headers = {
        "Content-Type": "application/json"
    };

    msg.payload = {
        text: `⚠️ **检测失败** - 需要立即关注\n\n[查看失败图像](${imageUrl})`
    };

    return msg;
} else {
    return null;  // 通过检测不发送消息
}

步骤 8：故障排除​

8.1 常见问题​

问题现象解决方案
Teams 无消息调试显示成功但无 Teams 通知检查 webhook URL，确认网络连接
HTTP 错误 400调试显示请求错误检查消息格式，确保 Content-Type 头正确
图像链接无法打开消息显示但图像打不开确认图像 URL 对 Teams 用户网络可访问
流程未触发预期无调试输出检查流程连接，确认触发条件

8.2 调试流程​

  1. 在每个步骤后添加调试节点，追踪数据流
  2. 查看调试面板中的错误信息和数据结构
  3. 使用 Inject 节点测试，定位配置问题
  4. 如有需要，使用外部工具验证 webhook URL

8.3 网络连接​

  1. 确保 OV80i 能访问互联网（摄像头上执行 ping 测试）
  2. 检查防火墙设置，避免阻止出站 HTTPS
  3. 验证 Teams webhook URL 的 DNS 解析
  4. 在与摄像头相同网络的浏览器中测试访问

成功！您的 Teams 集成已完成​

您的 OV80i 摄像头现在可以：

✅ 自动发送通知 到 Microsoft Teams 频道

✅ 包含可点击的图像链接，便于即时查看检测结果

✅ 根据检测结果过滤通知

✅ 提供丰富格式，显示检测详情和时间戳

✅ 支持多个频道，满足不同通知需求

最佳实践​

消息管理​

  • 为不同通知类型使用描述性频道名称
  • 消息中包含时间戳和工位标识
  • 过滤消息，避免通知过载
  • 上线前充分测试

安全注意事项​

  • 保护 webhook URL，视为敏感凭证
  • 所有通信使用 HTTPS（Teams 默认）
  • 限制网络访问，仅允许必要服务
  • 若泄露，定期更换 webhook URL

性能优化​

  • 批量发送通知以减少请求次数
  • 针对网络故障使用合适的重试机制
  • 监控消息投递成功率
  • 实施速率限制，避免触发 Teams API 限制


后续步骤​

设置 Teams 集成后：

  1. 为不同检测类型创建不同通知频道
  2. 设置关键故障的升级工作流
  3. 与其他团队工具集成（邮件、短信等）
  4. 构建结合 Teams 的仪表盘
  5. 培训团队响应自动通知
