通过 MQTT 触发

本教程演示如何使用简单的 MQTT 消息远程触发您的 OV80i 摄像头。只需几个步骤，您就能构建一个可以从网络任何位置捕获和处理图像的系统——无需复杂编程！

您将构建的内容： 一个简单的远程触发器，通过发送基础消息即可启动摄像头检测。

预计时间： 20-30 分钟

技能等级： 初学者

真实示例： 想象一下操作员平板上的一个按钮，能立即触发摄像头对零件进行检测——这正是我们要构建的，只不过用 MQTT 消息代替按钮。

先决条件​

开始前，请确保您具备：

  • 已连接并正常工作的 OV80i 摄像头
  • 已设置并准备好的配方
  • 已配置 MQTT 通信（如需帮助，请参阅“MQTT Communication Setup”指南）
备注

您的摄像头触发模式必须在 Imaging Setup 中设置为 Manual ——这意味着摄像头将等待您的远程命令，而非自动拍摄。

为什么 MQTT 触发如此简单​

OV80i 让远程触发变得轻松：

  • 无需编程 ——只需拖拽并连接几个节点
  • 即时响应 ——发送消息即可立即获得结果
  • 消息可靠 ——MQTT 确保命令传达至摄像头
  • 任何设备均可触发 ——平板、电脑、PLC 或传感器均可

适用场景： 远程检测控制、自动化生产线，或任何需要从远程位置触发摄像头的场合。

步骤 1：快速检查摄像头​

1.1 设置摄像头为手动触发​

  1. 进入您的 Recipe Editor
  2. 点击“Imaging Setup”
  3. 找到 Trigger Mode 并设置为“Manual”
  4. 点击保存

为何选择 Manual？ 这告诉摄像头“等待我的命令”，而非自动拍摄。

1.2 查找您的配方编号​

  1. 在 Recipe Editor 中查看浏览器地址栏
  2. 找到 /recipe/ 后的数字（例如：URL 显示 /recipe/10，则配方编号为 10）
  3. 记下该数字 ——稍后会用到


步骤 2：打开 Flow Builder​

2.1 进入 Node-RED​

  1. 在 Recipe Editor 中点击“IO Block”
  2. 点击“Configure IO”

2.2 从头开始​

如果画布上已有其他节点，也没关系 ——我们将在旁边添加新的触发流程。

开始吧！

步骤 3：MQTT 触发的简单秘诀​

您只需知道：摄像头需要两条快速消息来远程拍照。

  1. 第一条消息：“摄像头，准备接收远程命令”
  2. 第二条消息：“现在拍照！”

3.1 拖拽以下 5 个节点到画布​

从左侧面板拖拽到主区域：

  1. Inject（输入部分）——作为“触发按钮”
  2. Change（函数部分）——用于消息 1
  3. Delay（函数部分）——消息间的短暂延迟
  4. Change（函数部分）——用于消息 2
  5. MQTT Out（网络部分）——发送消息到摄像头


步骤 4：配置节点​

4.1 设置触发按钮​

  1. 双击 Inject 节点
  2. 将名称改为“Remote Trigger”
  3. 点击“Done”

4.2 配置消息 1（准备命令）​

  1. 双击第一个 Change 节点
  2. 将名称改为“Get Ready”
  3. 点击“Add”，选择“SET”

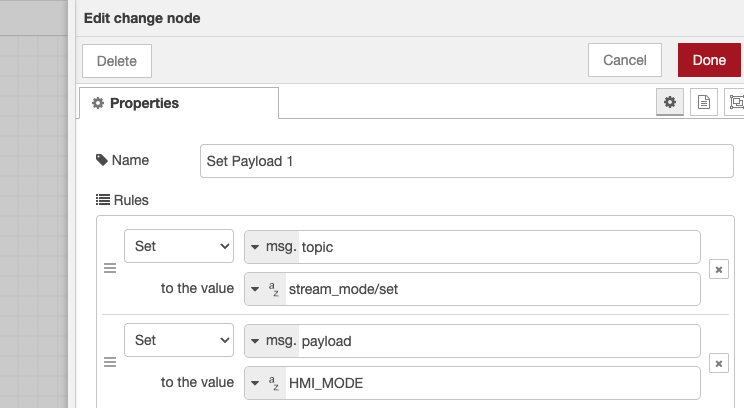

  4. 设置 msg.topic 为 stream_mode/set
  5. 再次点击“Add”，选择“SET”
  6. 设置 msg.payload 为 HMI_MODE
  7. 点击“Done”

作用： 告诉摄像头“准备接收远程命令”。


4.3 添加短暂延迟​

  1. 双击 Delay 节点
  2. 设置延迟为 10 毫秒
  3. 点击“Done”

原因： 给摄像头一点时间准备。

4.4 配置消息 2（拍照命令）​

  1. 双击第二个 Change 节点
  2. 将名称改为“Take Picture”
  3. 点击“Add”，选择“SET”

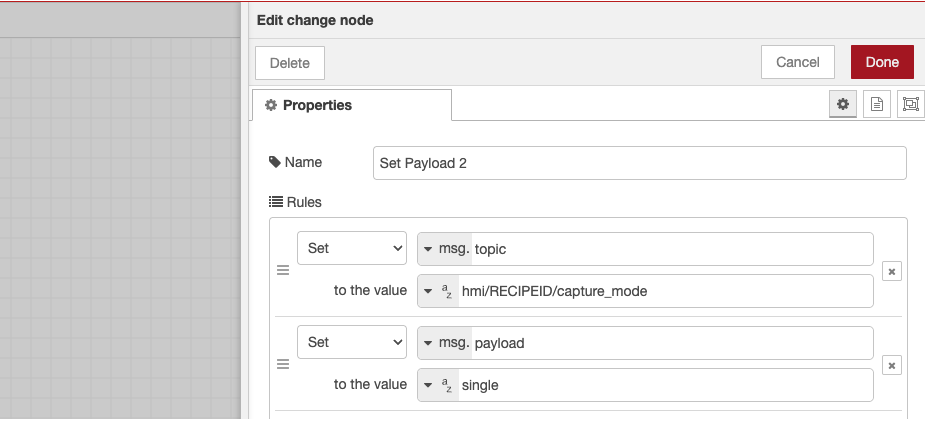

  4. 设置 msg.topic 为 hmi/[YOUR_RECIPE_NUMBER]/capture_mode
  5. 将 [YOUR_RECIPE_NUMBER] 替换为您的实际编号（如 hmi/10/capture_mode）
  6. 再次点击“Add”，选择“SET”
  7. 设置 msg.payload 为 single
  8. 点击“Done”

作用： 告诉摄像头“立即拍摄一张照片！”


4.5 配置消息发送节点​

  1. 双击 MQTT Out 节点
  2. 选择您的 MQTT broker（应已配置）
  3. 将名称改为“Send to Camera”
  4. 点击“Done”

步骤 5：连接所有节点​

有趣的部分来了！ 现在将节点连接起来，形成流程。

5.1 建立连接​

按以下方式连接节点：

  1. Remote Trigger → Get Ready → Send to Camera
  2. Remote Trigger → Delay → Take Picture → Send to Camera

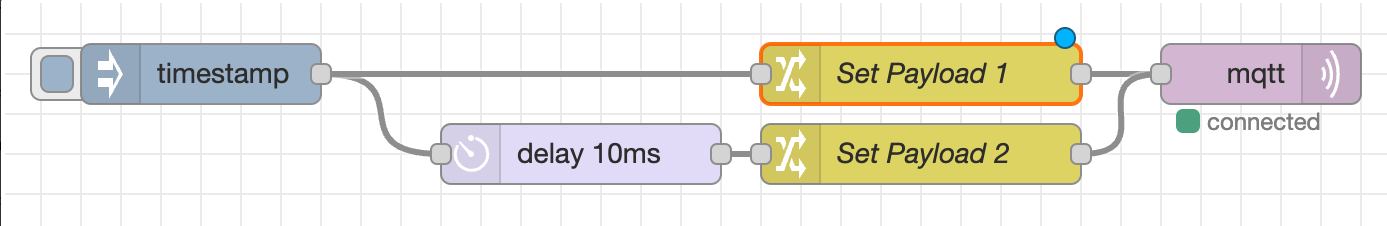

示意图：

Remote Trigger ──→ Get Ready ──→ Send to Camera
      │
      └──→ Delay ──→ Take Picture ──→ Send to Camera

5.2 如何连接节点​

  1. 点击并拖动节点右侧的小方块
  2. 将连线拖到下一个节点的左侧
  3. 您会看到一条灰色连线连接它们

步骤 6：测试远程触发​

6.1 激活流程​

  1. 点击右上角的红色“Deploy”按钮
  2. 应看到“Successfully deployed”提示

6.2 试用​

  1. 将工件放置于摄像头前（用于测试）
  2. 点击“Remote Trigger”节点上的按钮
  3. 观察摄像头拍照！

成功标志：

  • 摄像头 LED 短暂闪烁
  • 听到检测处理声音
  • 库中出现新图像

6.3 检查结果​

进入 Library 页面 ——应看到带有最新时间戳的新图像。点击查看检测结果！

如果成功： 恭喜！您已远程触发摄像头。

如果失败： 请查看下方故障排除部分。

步骤 7：从其他设备使用（可选）​

想用手机、平板或其他电脑触发？ 操作如下：

7.1 使用任何 MQTT 应用​

下载任意 MQTT 应用，连接摄像头 IP 地址的 1883 端口，然后：

  1. 发送第一条消息：
    • Topic: stream_mode/set
    • Message: HMI_MODE
  2. 稍等片刻，发送第二条消息：
    • Topic: hmi/[YOUR_RECIPE_NUMBER]/capture_mode
    • Message: single

7.2 命令行方式​

适用于 Windows/Mac/Linux：

# 第一条消息
mosquitto_pub -h [CAMERA_IP] -t "stream_mode/set" -m "HMI_MODE"

# 第二条消息（将 10 替换为您的配方编号）
mosquitto_pub -h [CAMERA_IP] -t "hmi/10/capture_mode" -m "single"

完成！ 您的摄像头将从网络任何位置拍照。

步骤 8：验证与测试​

8.1 端到端测试​

完整流程验证：

测试操作预期结果状态
手动触发点击注入按钮成功捕获并处理图像☐
HMI 模式激活检查摄像头状态摄像头切换到 HMI 模式☐
执行检测验证处理过程调试显示检测结果☐
外部触发发送 MQTT 命令远程触发成功☐

8.2 性能验证​

监控以下指标：

  • 触发响应时间： 从 MQTT 消息到图像捕获
  • 处理时长： 完成检测所需时间
  • 结果传递： 调试输出时间
  • 系统可靠性： 多次测试触发稳定性

8.3 生产准备​

投产前请：

  1. 使用实际工件和检测条件测试
  2. 验证与外部系统集成
  3. 确认 MQTT 通信网络可靠
  4. 记录触发主题和消息格式

步骤 9：快速故障排除​

无法正常工作？以下是常见解决方案：

9.1 摄像头不拍照​

问题快速解决方案
点击触发无反应检查“Take Picture”节点中的配方编号是否正确
摄像头拍照但无检测确认配方处于激活状态且有训练模型
触发偶尔有效确认 Imaging Setup 中触发模式为 Manual

9.2 MQTT 问题​

问题快速解决方案
MQTT 节点显示红点检查 MQTT broker 连接配置
Deploy 按钮灰显先点击画布空白处，再尝试 Deploy
节点无法连接确保从节点右侧小方块拖动连线
备注

仍有问题？ 请再次确认 MQTT 通信配置正确（参见 MQTT Communication Setup 指南）。

您完成了！🎉​

恭喜！ 您已成功实现 OV80i 摄像头的远程控制。只需几次点击，您就构建了一个能够：

  • 从网络任何位置触发检测
  • 支持手机、平板、电脑等所有能发送 MQTT 消息的设备
  • 与 PLC、传感器或自定义应用集成
  • 通过不同配方编号扩展至多台摄像头

下一步？​

基础功能已完成，您可以：

简单后续步骤​

  • 使用不同设备测试 MQTT 触发
  • 为不同配方创建多个触发器
  • 将此功能集成到生产流程中

高级应用​

  • 连接 PLC，实现自动化生产线控制
  • 开发自定义应用，触发多台摄像头
  • 添加结果转发，发送检测数据至其他系统
  • 创建操作员仪表盘，集成触发按钮

真实案例​

以下是其他用户如何使用 MQTT 触发的示例：

  • 质量控制站： 操作员扫描条码，系统自动触发摄像头检测
  • 输送线： 传感器检测到工件，自动触发检测
  • 人工检测： 操作员使用带“检测”按钮的平板
  • 生产监控： 中央系统协调多台摄像头工作

可能性无限 ——一切都从您刚刚构建的简单系统开始！
